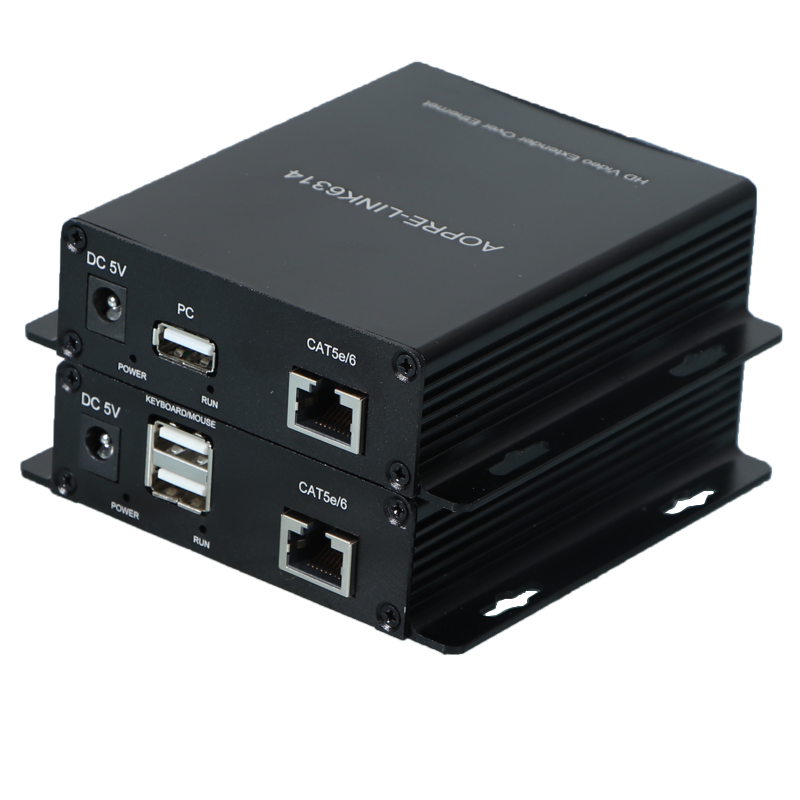

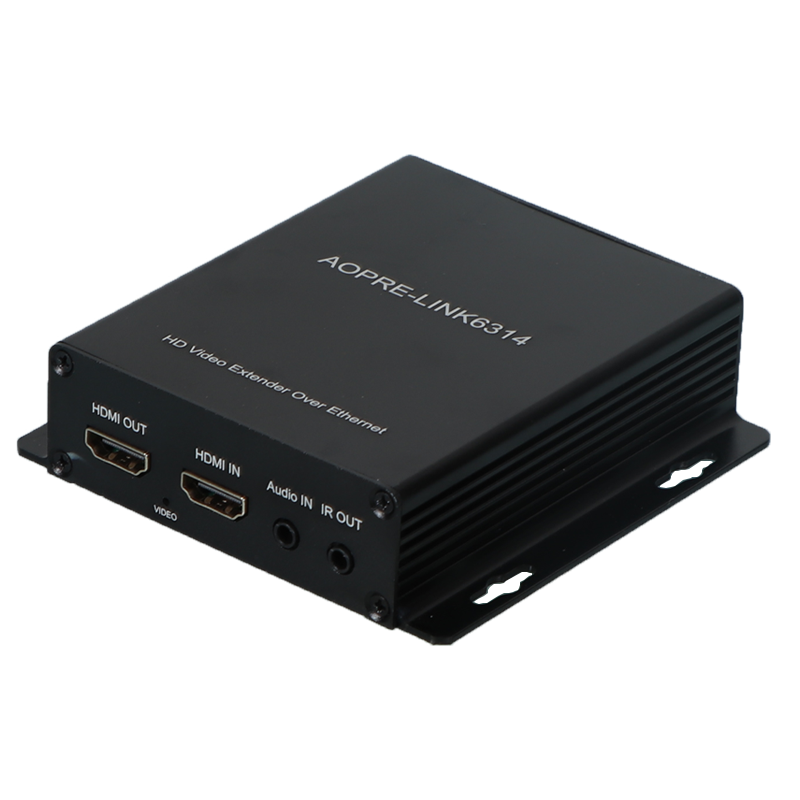

AOPRE-LINK6314商用级HDMI网络延长器
商用级HDMI音视频网络延长器用于延长传输HDMI音视频信号，通常在HDMI线极限长度无法满足传输距离的情况下使用。本产品是通过CAT5e/6类网线将HDMI音视频信号高清传输至200米内的用户端，设备支持TCP/IP网络协议，可通过交换机实现一个发射机对多个接收机传输，远距离传输的同时支持本地HDMI输出，支持红外回传，独立音频传输，可在显示器端远程控制信号源（主机-KVM，电视盒子-IR红外），在为用户降低成本的同时保证信号的稳定。商用级HDMI音视频网络延长器内置EDID极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式
产品介绍
n 1路HDMI视频带本地环出+1路正向3.5音频+1路反向IR信号
n 1路HDMI视频带本地环出+KVM+1路正向3.5音频+1路反向IR信号
产品特点
Ø HDMI视频最高支持分辨率1920*1080P@60Hz向下兼容；
Ø 集成的HDCP解密引擎，用于接收受保护的音频和视频内容;
Ø EDID透传，自动匹配信号源和显示设备；
Ø 发射机支持本地环出监视功能；
Ø 支持24bit内嵌数字音频；
Ø 优先级独立模拟3.5mm音频；
Ø 支持音频加嵌功能，解嵌功能；
Ø 支持键盘鼠标功能；
Ø 支持反向IR红外功能；
Ø 支持通过以太网交换机实现点对多信号传输(最多可达255个点)；
Ø 通过CAT5e/6类网线传输距离可达200米；
Ø 内置ESD静电保护电路，安装简单，即插即用；
Ø 设备有区分发射机（信号源），接收机（显示端）；
适用环境
广泛应用于信息发布系统，安防监控，视频会议系统，高清教学系统，LCD拼接大屏、LED拼接屏、工程投影融合等项目;
技术规格
视频指标 | |
视频版本 | HDMI1.3（全数字） |
HDCP协议 | 1.2 |
最高像素时钟 | 148.5MHZ |
分辨率 | 720 (1440) x 480i @ 59.94/60Hz 720 (1440) x 576i @ 50Hz 720 x 480p @ 59.94/60Hz 720 x 576p @ 50Hz 1280 x 720p @ 59.94/60Hz 1280 x 720p @ 50Hz 1920 x 1080i @ 59.94/60Hz 1920 x 1080i @ 50Hz 1920 x 1080p @ 23.98/24Hz 1920 x 1080p @ 59.94/60Hz 1920 x 1080p @ 50Hz |
建议使用HDMI线长 |
|
物理接口 | HDMI-A 接口 |
KVM(USB)指标 | |
版本 | 1.1 |
发射机物理接口 | USB母口 A型口 |
接收机物理接口 | USB母口 A型口 |
音频指标 | |
采样频率 | 32k、44.1k、48k、64k、88.2k、96k、176.4k、192kHz |
采样深度 | 24bit |
动态带宽 | 96db |
总谐波失真(THD) | -88db |
信噪比（SNR） | 96db |
音频输入/输出阻抗 | 600Ω |
信号电平 | VPP 3.3V |
物理接口 | 3.5mm立体声音频插座 |
信号类型 | 模拟立体声道 |
IR指标 | |
红外接口 | 标准3.5MM接口 |
红外频率 | 标配20-60KHz |
信号类型 | 数字信号 |
红外传输方向 | 反向传输 |
其它指标 | |
工作温度 | -20°C ~70°C |
存储温度 | -40°C ~85°C |
产品尺寸 | 104*104*28mm |
产品净重（对） | 0.35/kg |
产品重量（含外包装） | 0.6/kg |
产品外包装尺寸 | 275*220*55mm |
供电方式 | 5V1A |
功耗 |
|
